Connexions
Connexions
Avant d'installer les connexions à votre Velmix LQ, assurez-vous d'avoir toutes les pièces nécessaires et que votre espace de travail est dégagé de tout article n'ayant pas rapport au Velmix LQ.
NOTE : Notez que tous les connecteurs sont munis de guides d'orientation, autant sur les connecteurs des câbles que sur les connecteurs du boîtier, tel qu'illustré ci-dessous :
Pour connecter votre Velmix LQ :
Placez le Velmix de manière à avoir une vue de dessus.

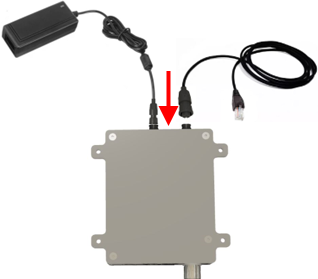

Insérez le connecteur d'alimentation (AVP-002115) avec le guide d'orientation vers le bas dans le connecteur arrière gauche du Velmix et tournez la bague de couplage du connecteur dans le sens antihoraire jusqu'à ce que vous sentiez le mécanisme se verrouiller.
Faites de même pour le câble de communication RS232 ou Ethernet avec le connecteur arrière droit.
S'il n'est pas déjà en place, insérez le connecteur de l'activateur (AZV-200010) et tournez fermement la bague d'accouplement dans le sens horaire.
