Installation des valves et débitmètres
Lorsqu’il faudra intégrer les débitmètres et les valves aux lignes à bière dans la chambre froide, vous devrez couper ces dernières ou encore détacher les tuyaux à partir d’un appareil faisant parti de la ligne à bière. La première chose à faire est de fermer la valve à la sortie du baril de bière. Prévoyez un seau de grand format pour recueillir le surplus de bière qui s’écoulera des lignes. Le débitmètre et la valve doivent être placés après le détecteur de fin de fût. L’ordre des éléments au début de la ligne à bière devrait être le suivant : le baril, le détecteur de fin fût, le débitmètre et la valve. Si une ligne se divise en plusieurs embranchements car le baril fourni de la bière à plusieurs bars, vous devez mettre un débitmètre et une valve sur chaque embranchement.
L’image ci-dessous vous montre tous les éléments pour installer le débitmètre et la valve sur la ligne à bière.
Les composantes sont :
Le tuyau de bière
Bague de serrage (x2)
Raccord cannelé (x2)
Connecteur union
Débitmètre
Raccord pour la valve (x2)
Valve
Voici le résultat une fois toutes les composantes raccordées.
Il y a deux types d’installation possibles pour le VelmixLC, des installations avec une grande chambre froide et des installation plus petites qui utilisent un réfrigérateur sous ou près du bar. Ces deux types n’utilisent pas nécessairement la même grosseur de tuyau, alors lors de l’évaluation du travail chez le client, prenez en note la grosseur des tuyaux et choisissez des raccords cannelés appropriés. Pour obtenir plus d’informations ainsi qu’une procédure détaillée de l’intégration du débitmètre et de la valve sur la ligne à bière, demandez l’aide à une personne compétente dans ce domaine.

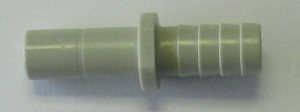

Usage chambre froide
Tube 3/8" / 9.5mm DE * 3/8" / 9.5mm DI

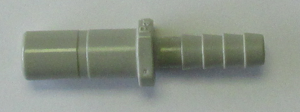

Usage petit réfrigérateur
Tube 3/8" / 9.5mm DE * 1/4" / 6.35mm DI
