Connexion pour le débitmètre
Connexion pour le débitmètre
Avec la même procédure décrite pour relier les deux câbles de la valve avec les scotchlocks, vous devez maintenant attacher ceux du débitmètre. En temps normal, le débitmètre devrait avoir trois brins qui correspondent au Vcc, mise-à-terre et la sortie des impulsions. Lorsque nous prenons le débitmètre utilisé le plus fréquemment avec les installations de VelmixLC, nous retrouvons cette légende avec la couleur des fils associée avec les fonctions. Si le câble sortant du débitmètre est trop long, coupez le surplus.

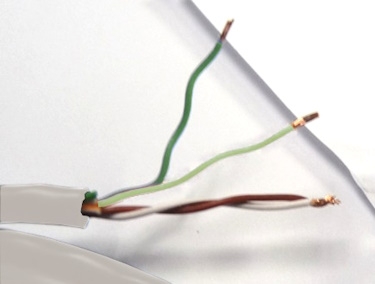

Pour le câble réseau, utilisez les quatre brins précédemment indiqués. De ces quatre brins, deux seront utilisés pour la mise-à-terre, un pour le Vcc, un pour la sortie.
Avec trois scotchlocks, attachés les brins du câble réseau et du câble du débitmètre correspondants. Le résultat final devrait ressembler à l’image ci-bas.
