Connexion pour la valve
Connexion pour la valve
La prochaine étape est de faire le connecteur pour brancher le câble réseau aux valves. Vous aurez besoin d’un bout de câble de cuivre toronné de calibre 18AWG, de deux terminaux 6.35 millimètres (0.25 pouce) et de 2 scotchlocks. Enlevez la gaine à chaque extrémité du câble. A l’une des extrémités, dénudez les 2 brins sur environ 1 centimètre (0.5 pouce), insérez chaque brin dénudé dans le baril (partie étroite du terminal) de chaque terminal sur environ 1 centimètre (0.5 pouce)et à l’aide de pinces à sertir, pressez fortement le baril pour attacher les terminaux aux brins.
Maintenant, vous devez attacher la câble réseau avec le câble de cuivre toronné à l’aide des scotchlocks. Prenez le premier scotchlock, insérez-y d’un côté le fil noir du câble de cuivre et de l’autre côté, les deux brins du câble réseau qui sont le « V- » lié à la valve. Assurez-vous que tous les brins pénètrent jusqu’au fond du scotchlock.
Avec une pince, pressez fortement sur le bouton orange pour fixer fermement le contact entre les différents brins. Pour le câble réseau, il est important d’insérer les 2 brins du câble réseau car avec un seul brin, ce dernier surchaufferait et éventuellement serait endommagé lors de l’utilisation du VelmixLC.
Faites la même procédure avec le fil rouge du câble de cuivre et les 2 autres brins « V+ » du câble réseau. L’image ci-dessous, vous montre le résultat final.

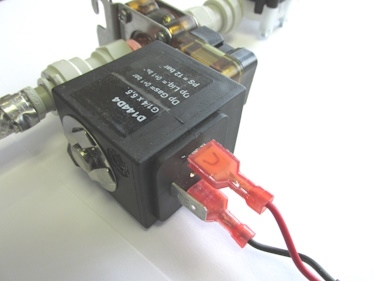

L’étape finale consiste à connecter les terminaux à la valve.
