Connexions des fils

Connexions des fils

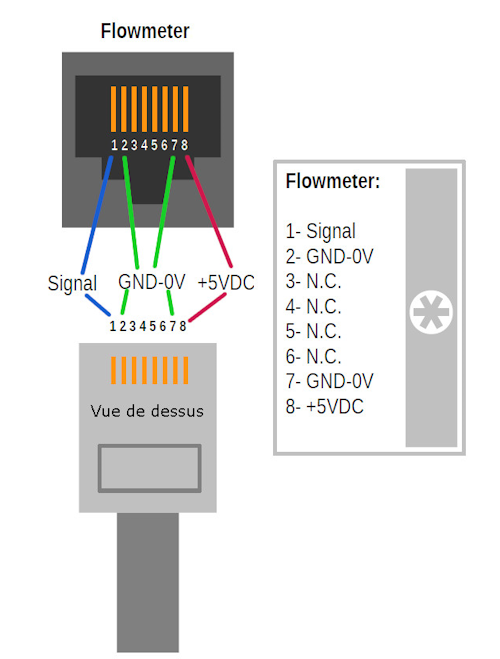

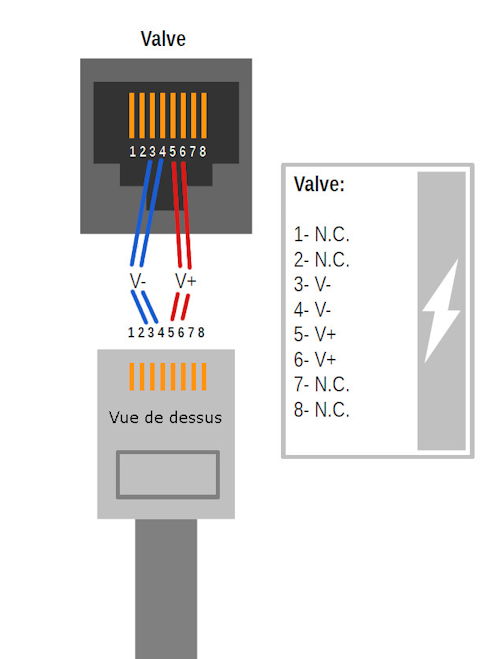

Dans le cas où vous inverseriez le branchement entre le débitmètre et la valve par mégarde, cette erreur ne devrait pas endommager le circuit imprimé du VelmixLC à condition que vous avez assemblé vos fils correctement. Comme vous pouvez le voir avec l’image ci-dessous, la valve et le débitmètre utilisent les broches différentes du connecteurs RJ45. Les bornes de la valve sont connectées aux quatre broches centrales du connecteurs tandis que le débitmètre utilise quatre broches en périphérie. L’inscription N.C. signifie non-connecté.

Débimètre	Valve

Lorsque vous ferez l’installation et que vous assemblerez vos fils, référez-vous à cette image pour faire le brochage de vos fils de valves et de débitmètre. Faites attention de ne pas intervertir les broches lorsque vous sertirez les fils aux connecteurs. Par exemple, une inversion entre la broche 1 et la broche 8 du connecteur du débitmètre résulterait à un mauvais fonctionnement du VelmixLC.
